Introducció: Tecnologies d'enduriment superficial de dos nuclis
L'enduriment per inducció i l'enduriment per làser són tecnologies principals de tractament tèrmic de superfície dissenyades per millorar la duresa, la resistència al desgast i el rendiment a la fatiga dels components metàl·lics alhora que es preserva la duresa del substrat. Ampliament aplicats a les indústries d'automoció, maquinària i aeroespacial, compleixen objectius funcionals similars, però difereixen fonamentalment en mecanismes de calefacció, control de processos i àmbit d'aplicació. L'enduriment per inducció és una tecnologia tradicional basada en-electromagnètica amb capacitats madures de producció-en massa, mentre que l'enduriment per làser és una tecnologia de precisió moderna que es basa en l'energia làser focalitzada. Aclarir les seves diferències és crucial perquè els fabricants seleccionin el procés òptim en funció de la geometria dels components, els requisits de rendiment, el volum de producció i els pressupostos de costos, garantint una eficiència i una qualitat equilibrades.
Principi de calefacció: inducció electromagnètica vs conversió fototèrmica

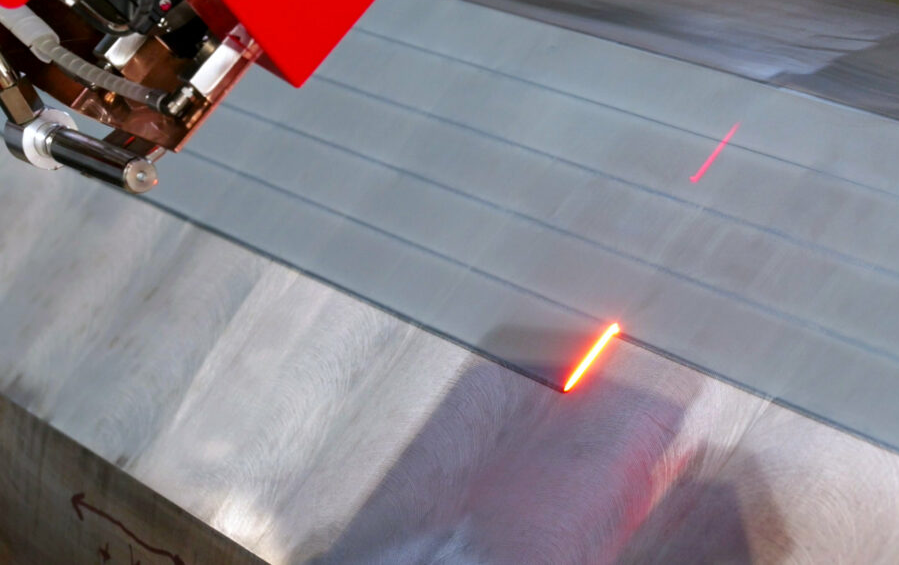

La diferència més essencial rau en els seus principis de calefacció i mètodes de transferència d'energia. L'enduriment per inducció utilitza una bobina d'inducció per generar camps magnètics alterns d'alta-freqüència (normalment de 10 a 500 kHz). Quan es col·loca una peça de metall al camp, s'indueixen corrents de Foucault a l'interior del material i es genera calor mitjançant l'efecte Joule del flux de corrent, escalfant la superfície i el subsòl de la peça. La transferència d'energia és sense contacte, però depèn de la penetració del camp magnètic, la qual cosa condueix a un escalfament relativament uniforme de l'àrea objectiu. L'enduriment làser, per contra, utilitza un raig làser d'alta potència (làser de fibra, CO₂ o Nd:YAG) enfocat en un petit punt per irradiar la superfície de la peça. L'energia es transfereix mitjançant conversió fototèrmica, amb l'energia làser absorbida per la superfície metàl·lica per augmentar ràpidament la seva temperatura. Aquest mètode aconsegueix velocitats d'escalfament ultra-(10⁴–10⁵ graus/s), que superen amb escreix els 10²–103 graus/s de l'enduriment per inducció i permet una entrada d'energia més localitzada.
Flexibilitat de processos i adaptabilitat geomètrica
La flexibilitat del procés i l'adaptabilitat a geometries de components complexes són trets distintius importants. L'enduriment per inducció requereix bobines d'inducció dissenyades a mida-que coincideixen amb la forma i la mida de la peça de treball-per exemple, bobines anulars per a eixos, bobines d'arc per engranatges i bobines-de forma especial per a peces irregulars. Això es tradueix en costos d'eines elevats i terminis de lliurament llargs, la qual cosa el fa inadequat per a la producció de lots petits-o components personalitzats. També lluita amb les ranures internes, els buits estrets i les complexes superfícies corbes a causa de la distribució desigual del camp magnètic. L'enduriment làser, però, aprofita els sistemes de moviment programables (robots de 5 eixos, escàners galvanòmetres) per controlar lliurement el camí del feix làser. Pot manejar fàcilment estructures complexes com les dents d'engranatge, els lòbuls de l'arbre de lleves i les pales de la turbina sense eines especialitzades, i paràmetres com la potència del làser, la velocitat d'escaneig i la mida del punt es poden ajustar en temps real per adaptar la capa endurida, oferint una flexibilitat superior per a les necessitats de components diversos.
Impacte en la microestructura i el rendiment dels components
Les dues tecnologies exerceixen efectes diferents sobre la microestructura de la peça i el rendiment final. L'enduriment per inducció té una velocitat d'escalfament relativament baixa i una -zona afectada per la calor àmplia (HAZ), generalment de 2 a 5 mm, que sovint condueix a la formació de martensita gruixuda a la capa endurida. La duresa de la superfície normalment oscil·la entre 55 i 62 HRC, i la distorsió tèrmica és més pronunciada a causa de l'escalfament desigual i l'acumulació de calor. Les velocitats d'escalfament i refredament ultra-de l'enduriment per làser (que depenen del substrat per a un ràpid-apagat) produeixen una estructura de martensita acicular de gra-fi, augmentant la duresa de la superfície fins a 60-65 HRC i millorant la resistència al desgast. La seva HAZ és estreta (0,5-2 mm), minimitzant la distorsió tèrmica (controlada en ±0,02%), que és fonamental per als components de precisió. A més, l'enduriment per làser introdueix una tensió residual de compressió més elevada a la superfície, millorant encara més el rendiment a la fatiga en comparació amb l'enduriment per inducció.
Escenaris d'aplicació i rendibilitat{0}}de costos
Les seves diferències tècniques determinen diferents escenaris d'aplicació i la rendibilitat{0}}de costos. L'enduriment per inducció és ideal per a components produïts-en massa amb geometries simples o regulars, com ara eixos d'automòbils, engranatges, bielles i peces de maquinària. Compta amb uns costos inicials d'equipament més baixos, una eficiència de processament més alta i línies de producció madures, cosa que el fa rendible-per a la producció de grans-lots. L'enduriment per làser és preferit per a components d'alta-precisió, de forma-complexa i-per lots petits, com ara pales de turbines aeroespacials, motlles de precisió, dispositius mèdics i eines personalitzades. Tot i que la seva inversió inicial en equip és més gran, redueix els costos d'eines i de postprocessament (a causa d'una distorsió mínima). En resum, l'enduriment per inducció sobresurt en la producció massiva econòmica, mentre que l'enduriment per làser domina les aplicacions d'alta-precisió i alt-rendiment que requereixen una qualitat superficial superior.
