Dipòsit d'energia dirigit

• Dimensions: 1100 mm (longitud) × 900 mm (amplada) × 1600 mm (alçada), alçada de suport de l'estructura d'acer 950 mm, amb rodes universals;
• Material: acer inoxidable 304 (3 mm de gruix), taxa de fuites < 0,05 vol%/h, pot mantenir una pressió de -12 mbar ~ 12 mbar (rang de treball predeterminat: -1 ~ +3 mbar) 🔶1-34, 1-38, 1-44, 1-126 a 1-127🔷;
• Components bàsics: guants de cautxú butil de 8-polzades (importats dels EUA, gruix 0,4 mm), port de guant d'aliatge dur d'alumini anticorrosió (220 mm de diàmetre), finestra d'observació de vidre temperat de seguretat desmuntable de 8 mm, filtre de 0,3 μm (amb finestra d'observació i vàlvula de tancament manual){11}2} 50 Hz ± 10% presa d'alimentació de diversos forats, interfície estàndard KF-40.

• Mode de funcionament: continu/pulsat;
• Potència de sortida: 2000 W (100% continu), rang d'ajust 10% -100%
• Longitud d'ona central: 1070-1090 nm (típic 1080 nm)
• Qualitat del feix (BPP): 0,5-2,5 mm × mrad
• Stability: Short-term (>1h) ±1%-±3%, long-term (>24h) ±2%-±5%
• Configuració de fibra òptica: cable òptic de 15 m, diàmetre del nucli de sortida 50 μm (35/100 μm opcional), radi de flexió de 200 mm
• Mètode de refrigeració: refrigeració per aigua (temperatura de l'aigua 20-24 graus, pressió de l'aigua 4-5 bar, cabal 20L/min)
• Dimensions totals: 950 × 482,6 × 193,2 mm
• Pes: 68±3kg

• Font d'alimentació i potència nominal: adopta una font d'alimentació de 220 V/50 Hz, amb una potència nominal de 2,8 kW.
• Detalls del refrigerant: utilitza refrigerant R32/R410A, amb una quantitat de càrrega de 0,3 kg.
• Rendiment de refrigeració: té una capacitat de refrigeració nominal de 6,5 kW.
• Paràmetres de circulació de fluids: Equipat amb un cabal de 12 m³/h i una capçalera de 37 m, que permet una dissipació eficient de la calor.
• Dipòsit d'aigua: inclou un-dipòsit d'aigua integrat de 13 L per satisfer les necessitats de subministrament d'aigua continu.

• Compatibilitat d'equips: compatible amb equips de substrat de mida G6-G8.5.

• Dimensions totals / Pes: 640 × 420 × 760 mm / 640 kg

• Interfície: adopta la interfície estàndard QBH, que permet una connexió ràpida amb fonts làser convencionals.
• Configuració del sistema òptic: Equipat amb una distància focal de col·limació de 100 mm i una distància focal d'enfocament de 300 mm, que permet una convergència eficient dels raigs làser.
• Ajust de punt de pols: té un rang d'ajust de ∅1,6-∅4mm.
• Ajust del punt làser: compta amb un rang d'ajust de ∅1,8-∅5 mm (amb un diàmetre del nucli làser de 600 μm).
• Adaptabilitat: aquests rangs d'ajust poden complir diferents requisits d'amplada i precisió del revestiment.
• Beneficis de rendiment: ajuda a millorar la uniformitat i la força d'unió de la capa de revestiment.

• Contenidors d'emmagatzematge de pols: equipats amb 2 contenidors d'emmagatzematge de pols, amb una capacitat de 6L per contenidor, que poden satisfer les necessitats de funcionament continu.
• Velocitat d'alimentació en pols: ofereix un rang de velocitat d'alimentació en pols de 4-200 g/min, amb un error inferior o igual a ± 1%.
• Mida de partícula de pols aplicable: compatible amb pols de mida de partícula de 20-250 μm, assegurant un subministrament de pols uniforme i estable.
• Suport de control remot: Admet control remot mitjançant robot, CNC o PC.
• Funcions anti-aglomeració: equipades amb funcions d'escalfament i agitació de pols per evitar l'aglomeració de pols.
• Dimensions / pes totals: 533 × 480 × 1617 mm mm / 70 kg

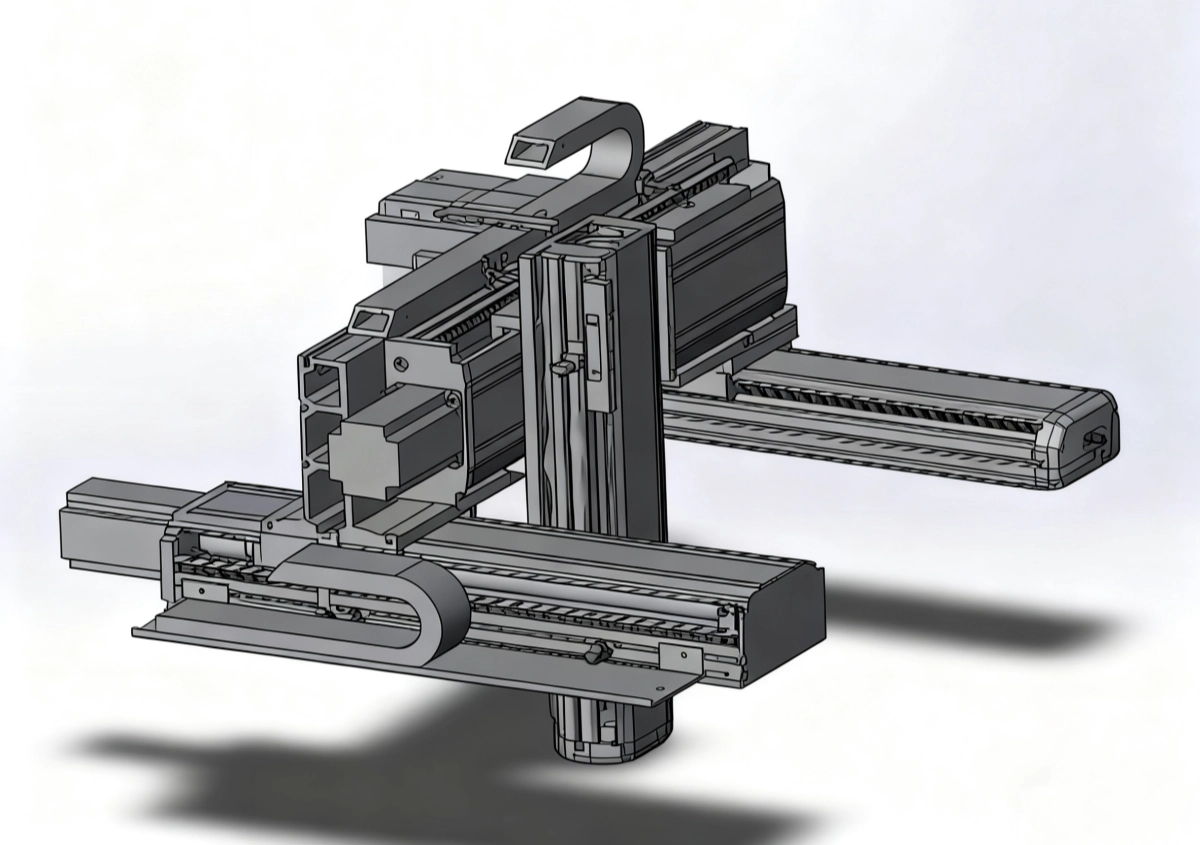

• Carrera efectiva: compta amb una carrera efectiva de 400×400×400 mm, que cobreix les necessitats de processament de peces metàl·liques de mida petita i mitjana-.
• Precisió de posicionament: compta amb una precisió de posicionament de 0,1 mm.
• Precisió de posicionament repetida: ofereix una precisió de posicionament repetida de ± 0,05 mm, que permet un control estable de la desviació del moviment per garantir trajectòries de revestiment precises.
• Velocitat màxima de processament: té una velocitat màxima de processament de 2000 mm/min, equilibrant l'eficiència i la precisió.
• Càrrega de l'eix-final: proporciona una càrrega de l'eix-final de 35 kg, adaptable a diverses eines i peces de treball.
• Estratègia de moviment: adopta una estratègia de moviment incremental per aconseguir una cobertura uniforme de tota l'àrea de treball.

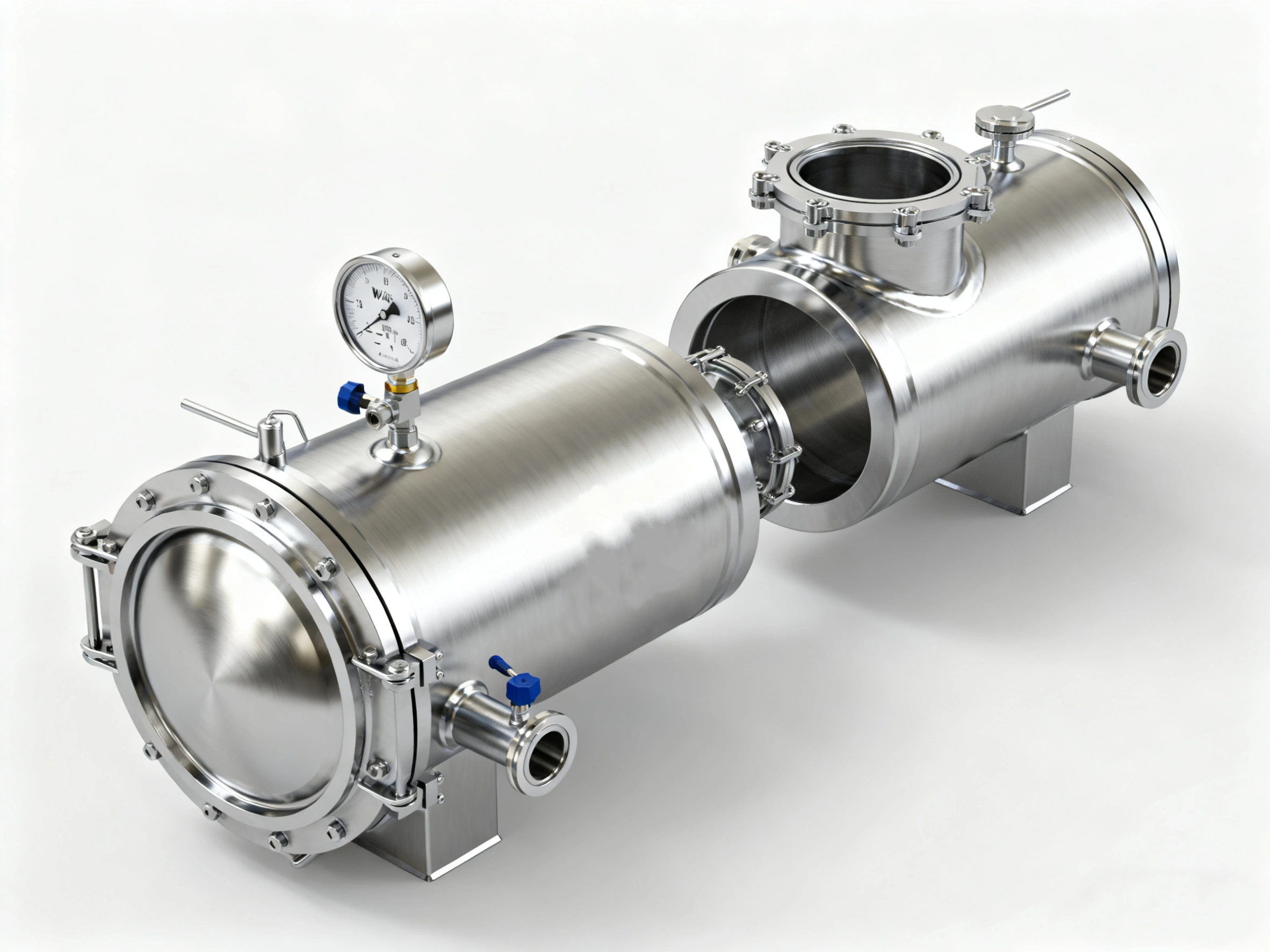

• Material: Fabricat en acer inoxidable 304.
• Estructura: Presenta un disseny cilíndric, format per dues cambres.
• Dimensions de la cambra gran: Mesures ∅360mm × 600mm.
• Dimensions de la cambra petita: Mesures ∅150mm × 300mm.
• Rendiment al buit: aconsegueix un grau de buit inferior o igual a -0,1 MPa.
• Monitorització del buit: equipat amb un manòmetre de pressió de buit Wika alemany per a un control-en temps real.
• Beneficis operatius: facilita la transferència eficient de la peça alhora que garanteix un rendiment estable al buit.

• Material de desoxidació: utilitza material de desoxidació BASF d'Alemanya, amb una capacitat d'absorció d'oxigen de 63 L.
• Material d'absorció d'aigua: adopta el material d'absorció d'aigua UOP dels EUA, amb una capacitat d'absorció d'aigua de 2,2 kg.
• Configuració de la vàlvula: emparellat amb les vàlvules Baode d'Alemanya per controlar amb precisió la puresa de l'atmosfera.
• Control de freqüència del ventilador de circulació: inclou un control de conversió de freqüència de 0-100 m³/h.
• Estructura del ventilador de circulació: té una estructura d'acer inoxidable provada a pressió-.
• Tipus de filtre: equipat amb un filtre HEPA d'alta-eficiència de 0,3 μm.
• Funció de filtre: el filtre HEPA s'utilitza per atrapar micro-impureses.

• Configuració del maquinari bàsic: Consisteix en un PLC Siemens + pantalla tàctil.
• Compatibilitat amb l'idioma: admet el canvi bilingüe de xinès-anglès per a la comoditat de l'usuari.
• Capacitat de control de moviment de l'eix: pot realitzar un control de moviment de l'eix, inclòs l'ajust de posicionament i velocitat.
• Supervisió de l'estat del procés-complet: permet la supervisió de l'estat del procés-complet, que cobreix paràmetres clau com ara la purga de gas, el contingut d'oxigen i la temperatura.
• Control de paràmetres de revestiment làser: aconsegueix un control precís dels paràmetres de revestiment làser, inclosa la potència del làser i la quantitat d'alimentació de pols.
• Alleujament automàtic de la pressió: alleuja automàticament la pressió quan la pressió del sistema supera els 12 mbar per garantir la seguretat.

• L'analitzador d'oxigen Avcray AF-360Z, amb un rang de mesura de 0-1000 ppm i una precisió de ±1% ppm. La seva sonda de zirconi resisteix l'exposició directa a l'aire, permetent el seguiment en temps real del contingut d'oxigen de la cambra i es connecta a la pantalla tàctil del PLC per a la visualització de dades.
• L'analitzador d'aigua Avcray AF-360P, amb un rang de 0-500 ppm i una precisió de ± 1% ppm, presenta resistència a la corrosió i reutilització netejable. També s'enllaça amb la pantalla tàctil del PLC i admet l'ajust automàtic de la circulació de gas.
• En conjunt, garanteixen un control precís dels entorns de baix-oxigen i baixa-humitat, crítics per a la qualitat DED.

L'embalatge d'exportació d'equips de revestiment làser compleix estrictament els estàndards internacionals de quarantena i transport. Adopta completament les plantilles d'embalatge que no són-de fusta (preferint materials que compleixin les normes fitosanitàries internacionals ISPM 15 per a materials d'embalatge de fusta, com ara fusta contraxapada d'alta-densitat i taulers de fibra composta) per eliminar els riscos de quarantena transfronterers que poden causar els materials de fusta massissa. La selecció de plantilles ha de complir els requisits de càrrega-de l'equip (cada plantilla té una resistència de càrrega estàtica no inferior a 1500 N/m²) i les juntes es reforcen amb corretges d'acer galvanitzat per evitar que l'estructura s'afluixi durant el transport.

Durant l'embalatge, es col·loca una capa d'amortiment d'escuma EPE (amb un gruix no inferior a 50 mm) entre l'equip i la plantilla. Els components clau (com el capçal làser i l'armari de control) també estan coberts amb bosses de PE impermeables. La paret exterior de la caixa està clarament col·locada amb etiquetes d'acord amb els requisits d'exportació (incloent-hi el model d'equip, el pes brut, el centre de gravetat i els senyals d'advertència com ara "Manejar amb cura" i "Mantenir sec"), garantint el compliment total dels estàndards d'inspecció d'envasos d'importació del país de destinació.

Tot el procés d'embalatge de l'equip es realitza en un taller interior tancat per evitar l'impacte de la pluja, la neu i la pols durant les operacions-a l'aire lliure. Els camions tancats equipats amb plataformes elevadores hidràuliques es seleccionen per garantir una càrrega i descàrrega fluides de l'equip. Si s'han d'utilitzar carrosseries de camions no-tancades (com ara camions d'estaca) a causa de les limitacions del radi de transport, l'equip s'ha de cobrir amb una lona impermeable de doble-capa (la capa exterior és de tela impermeable revestida de PVC-i la capa interior és transpirable a la humitat-a la pel·lícula) després de carregar el camió. Les vores de la lona estan ben fixades amb cordes de niló i les quatre cantonades pengen fins a la part inferior del cos del camió per evitar la penetració de l'aigua de pluja.

Després de carregar l'equip al contenidor, el pla de "fixació de tres-punts" s'implementa immediatament-fixant la plantilla al terra del contenidor mitjançant cargols d'expansió a la part inferior; utilitzant filferros d'acer galvanitzat (amb un diàmetre no inferior a 8 mm) per tirar i fixar en diagonal als ganxos de les parets laterals del contenidor als dos costats; i utilitzant barres de pressió ajustables per recolzar-se contra la placa superior del contenidor a la part superior (l'extrem de contacte de la barra de pressió amb l'equip s'embolica amb un coixinet de goma per evitar ratllar la superfície de l'equip). Després de la fixació, es requereix una prova de balanceig (aplicant una empenta horitzontal manualment, amb el desplaçament de l'equip no superior a 5 mm) per assegurar-se que no hi ha cap risc de desplaçament durant el transport marítim o terrestre accidentat.

S'assigna personal especial per fer el seguiment del procés logístic. Des de l'enviament de fàbrica, la declaració de duanes del port, el transport marítim fins al despatx de duanes del país de destinació, l'estat del transport (incloent la informació de temperatura, humitat i ubicació) es registra a cada enllaç. Les-fotos del lloc es prenen i es conserven als nodes clau (com ara la càrrega de contenidors al vaixell i la descàrrega al port) per garantir una traçabilitat total i minimitzar el risc de danys al transport.
