Processament de reparació de revestiment làser per a canonades de perforació de petroli

Exposed to downhole temperatures exceeding 200°C, pressures over 100 MPa, and chemically aggressive drilling fluids, oil drill pipes develop critical surface defects including stress cracks (>1 mm de profunditat), desgast abrasiu (pèrdua de material fins a 2 mm) i fosses de corrosió electroquímica. Aquestes degradacions redueixen la capacitat de càrrega de càrrega per 40-60% i acceleren la fallada de fatiga dins dels cicles de perforació 3-5. Els mètodes tradicionals de reparació com la soldadura d’arc indueixen la distorsió tèrmica (± 1,5 mm de desviació dimensional) i debilitar els materials base, necessitant una alternativa basada en la precisió.

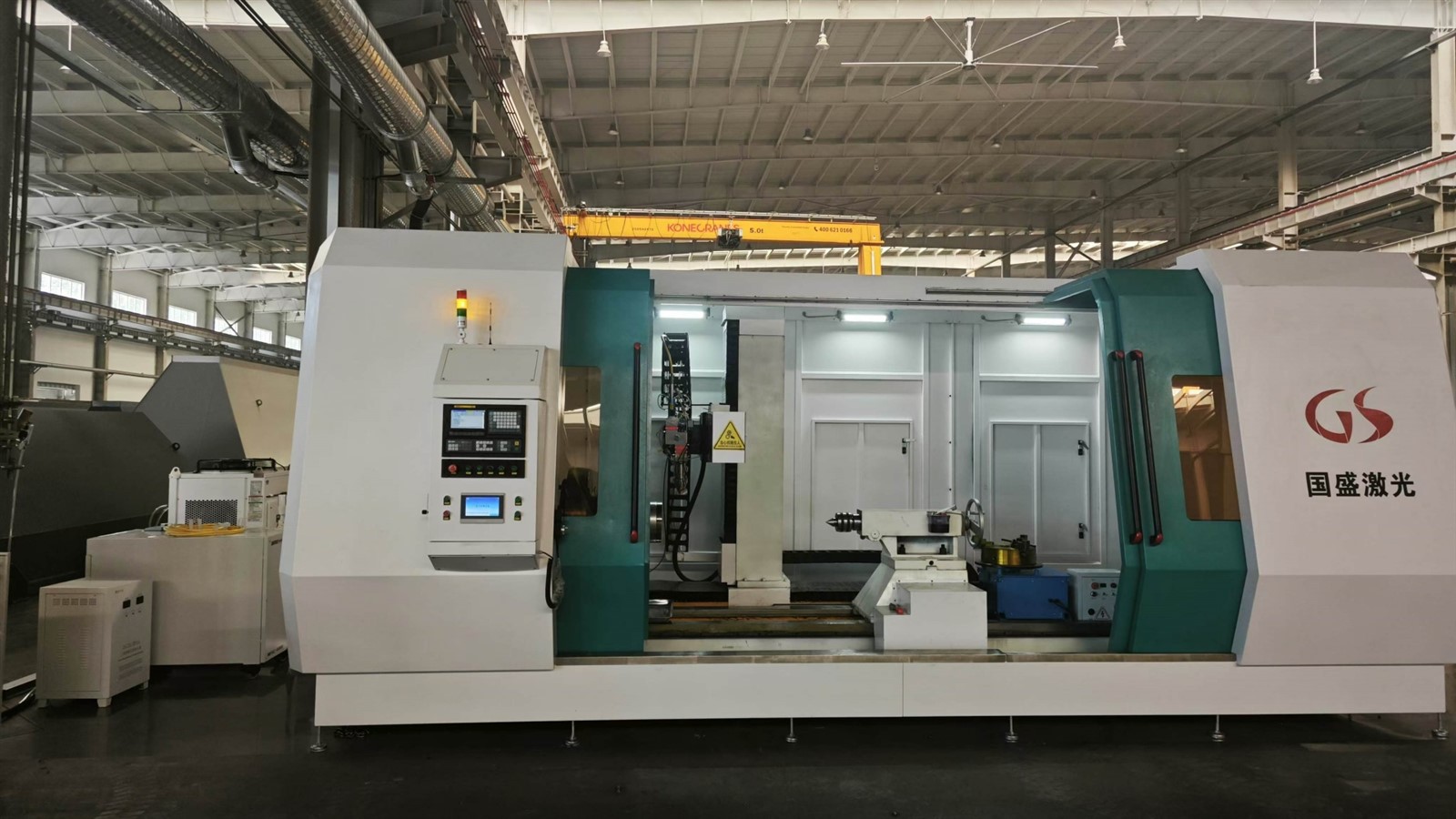

El procés s’inicia amb la preparació de superfície en diverses etapes: el desgreixent alcalí elimina els residus d’hidrocarburs, seguits de la explosió de grana ({80-120 malla al₂o₃) per assolir la rugositat de SA 12,5 μm per una adhesió òptima en pols. Les pols d’aliatge preescalfades (sistema Fe-cr-ni-mo, 50-150 μm granulometria) es dipositen mitjançant broquets coaxials sota un feix làser de fibra de 6 kW (1, 0 7 0 nm longitud d’ona), generant piscines de melt amb 10⁴ -10} ⁶ ⁶ k/S refrigerant les riques. Post-revestiment, gir de cnc i trituració de precisió (acabat de 0,4 μm) restablir les dimensions originals dins de la tolerància de ± 0,03 mm, mentre que les proves ultrasòniques verifiquen les interfícies sense defectes.

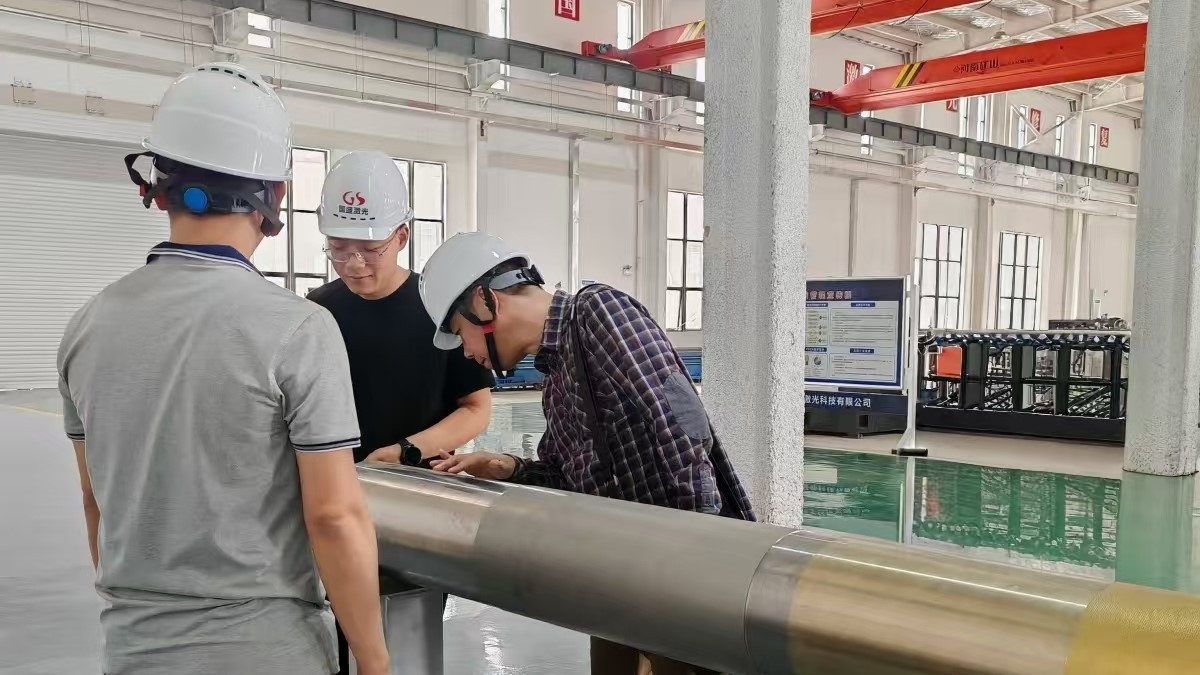

Les capes revestides per làser presenten la duresa de Vickers de 600-750 HV, superant el material base (200-250 hv) per 3x, amb porositat<0.3% and dilution rates controlled below 5%. Accelerated corrosion testing (ASTM G48) shows 90% reduction in pitting density compared to untreated surfaces. Field trials demonstrate 2.5x extended service life (8-10 drilling cycles), reducing replacement frequency and achieving 55% cost savings per meter versus new pipes. The process maintains base metal Charpy impact toughness (>80 J At -30 grau), crític per a les condicions de baixada carregades de xoc.

Amb entrada d’energia localitzada (<3 kJ/cm) and 85% powder utilization efficiency, laser cladding cuts CO₂ emissions by 70% relative to submerged arc welding. Hazardous fume generation remains below 0.2 mg/m³ (OSHA PEL compliance), and 95% of waste derives from recyclable metal oxides. Economically, on-site repairs cost 800−1,200/meter (vs. $3,500/meter for new pipes), with ROI achievable within two operational cycles. The technology aligns with API RP 7G2 and ISO 13625 standards, qualifying it for offshore and HPHT well applications.
